变电站氧化锌避雷器智能在线监测

用“芯”感知依“智”抉择

Perceive with "core" and make decisions based on "intelligence"

适用于35KV及以上电压等级变电站内氧化锌避雷器的实时在线监测。系统主要由电压监测单元（边缘计算单元）和电流监测单元二部分组成，实时采集避雷器全电流、母线电压、谐波电压、阻性电流、谐波电流（3/5/7/9次）雷击放电次数等，通过智能算法计算出避雷器的生命健康状态，为运维人员判断避雷器的状态和好坏提供数据依据，告别依靠经验和停电试验检测的传统判断方式，实现真正的数字化、智能化。

功能特点

技术指标

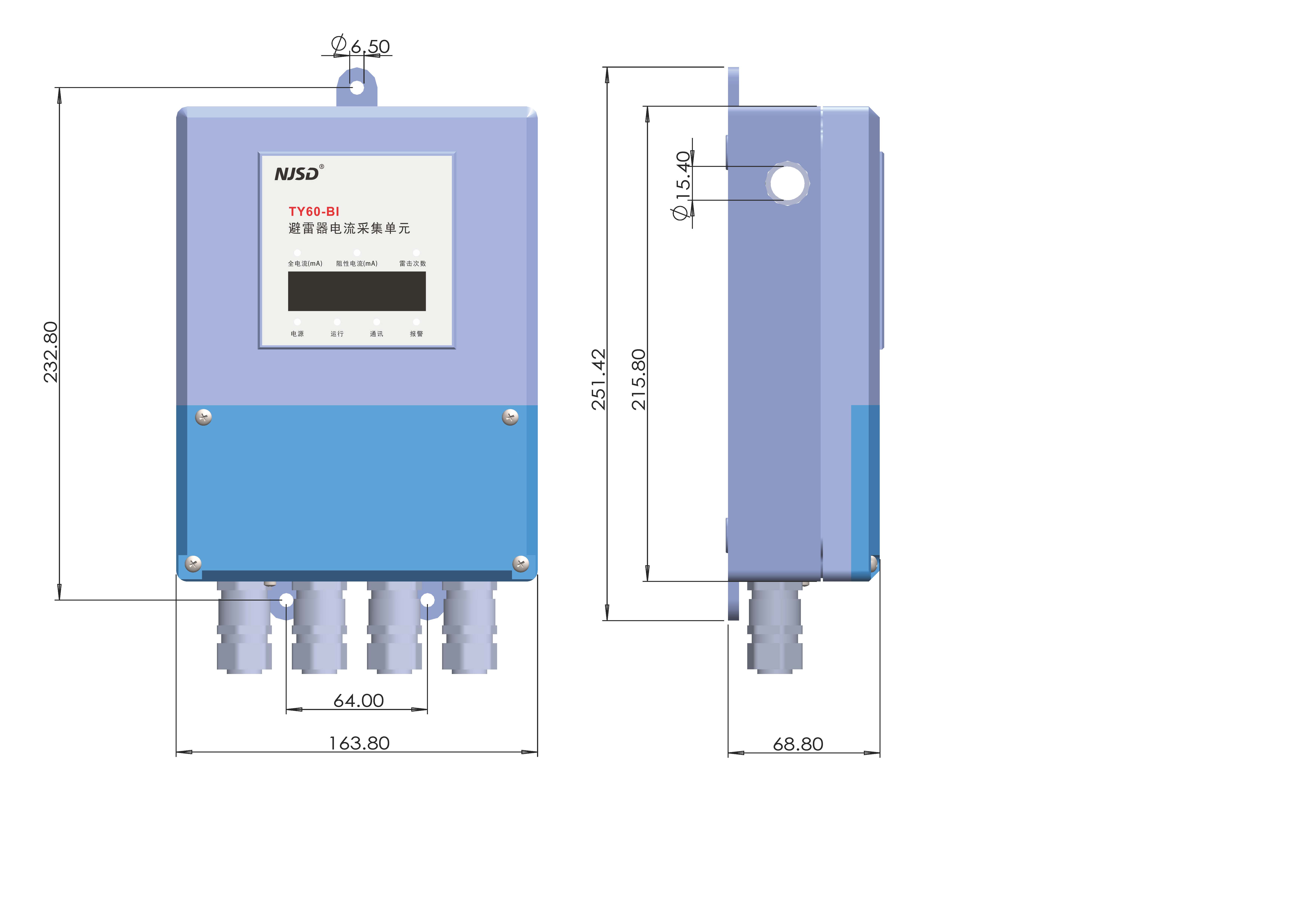

外形尺寸

配置灵活	采用节点式设计结构,增加或减少监测设备和监测项目均不需改变系统结构,可根据需要在中央预警服务器上挂接不同类型及数量的本地监测单元,实现不同设备的监测和诊断。
测量准确	采用高精度及高稳定性的零磁通电流传感器,通过先进的数字信号分析技术及数字通讯技术,确保相位测量的准确性,从而解决了介质损耗、容性电流、阻性电流等参量的精度和稳定性。
数据可靠	各监测单元具备完善的自检功能,能及时判断出监测单元的工作状况并上传至服务器和用户。监测数据全部采用数字通讯方式传输,彻底消除工频电磁干扰或其他高频干扰所导致的信号传输问题，提高了监测系统的可靠性。
安装简便	只需在被测电气设备下方安装相应的监测单元,通过铺设单根电缆挂接到监测装置的总线上即可。维护简单:所有的监测单元均采用模块化结构设计,具备高度的通用性和互换性,可在不影响设备运行的条件下,对包括传感器在内的所有部件进行维护。
安全可靠	所有模块均采用工业化标准生产,具有良好的抗电磁冲击及温度突变能力;装置具备防腐、防风、防尘等功能,适应野外高空工况;装置采用高级防水箱,全封闭设计,具有防电磁干扰功能。

电流采集单元	TY60-BI
功能	泄露电流监测
全电流	测量范围：100uA~50mA；精度：土(标准读数x5%+5A)
谐波电流	测量范围：3次、5次、7次、9次；精度：士5%
雷击次数	次
工作电源	220V/110V 交
传输方式	有线(485双绞线)
尺寸	23316469
边缘计算主机	TY60-BU
功能	电压采集、数据接收转发和边缘计算
谐波电压	测量范围：3次、5次、7次、9次；精度：士5%
阻性电流	测量范围：10uA~10mA；精度：土(标准读数x5%+5A)
工作电源	220V/110V 交直流
传输方式	有线(485双绞线)
尺寸	23316469
