电缆绝缘塞（堵头）无源无线温度感知

用“芯”感知依“智”抉择

Perceive with "core" and make decisions based on "intelligence"

电缆绝缘塞（堵头）无源无线温度感知

TD30-H

适用于环网柜、电缆分支箱的T型电缆头温度的实时在线监测。系统由无源无线温度传感器、无线温度集中器、数据库及后台系统组成，其中温度传感器内置于电缆头绝缘塞内，与发热点直接紧密接触；传感器与温度集中器通过自定义数字编码无线通信，信号稳定无漂移。传感器基于高压电场感应取电供能，不受电流影响，无需安装电池或CT。匹配市面上95%的T型电缆堵头。

产品咨询

功能特点

技术指标

外形尺寸

无线	数字信号无线传输
安全	不降低电缆附件的绝缘性能，稳定可靠
实时	在线监测，实时预警
美观	与原堵头外观无差别

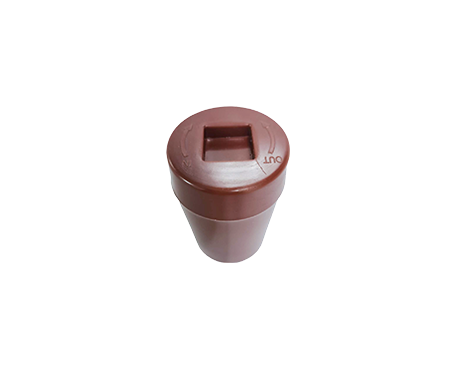

无源无线温度传感器	TD30-HS
测温范围	-30℃～ 135℃
测量精度	±( 标准读数 ×1% + 1℃)
分辨率	0.1℃
尺寸	匹配市面上95%的T型电缆堵头
取电方式	电场感应取电，无需电池或 CT
测量周期	上电初始小于 20 分钟，测量周期小于 3 分钟
射频标准	2.4GHz
发射距离	100M（空旷环境下）
适用范围	12KV/24KV/35KV

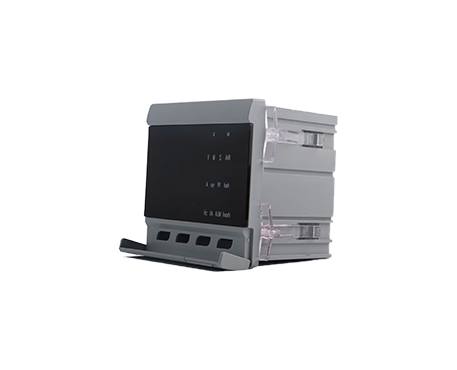

无线温度集中器	TD30-HA
荷载数量	可接入传感器数量：3、6、9、12、···
显示方式	TFT LCD、带背光
分辨率	0.1℃
工作电源	AC 220V ±20%
功耗	＜5W
工作环境	温度：-25℃～55℃；湿度：5%～95%
存储温度	-40℃～ 80℃
通信接口	RS485，波特率可配置
开孔尺寸	78*78mm
外形尺寸	848483.5mm
安装方式	嵌入式安装
